一、概述：
雙錐回轉真空干燥機是集混合—干燥于一體的新型干燥機。將冷凝器、真空泵與干燥機配套，組成真空干燥裝置。(如不需回收溶劑，冷凝器可不用)本機設計先進，內部結構簡單，清洗容易，物料能全部排出， 操作簡便，能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料，故傳熱系數較高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。
二、工作原理：

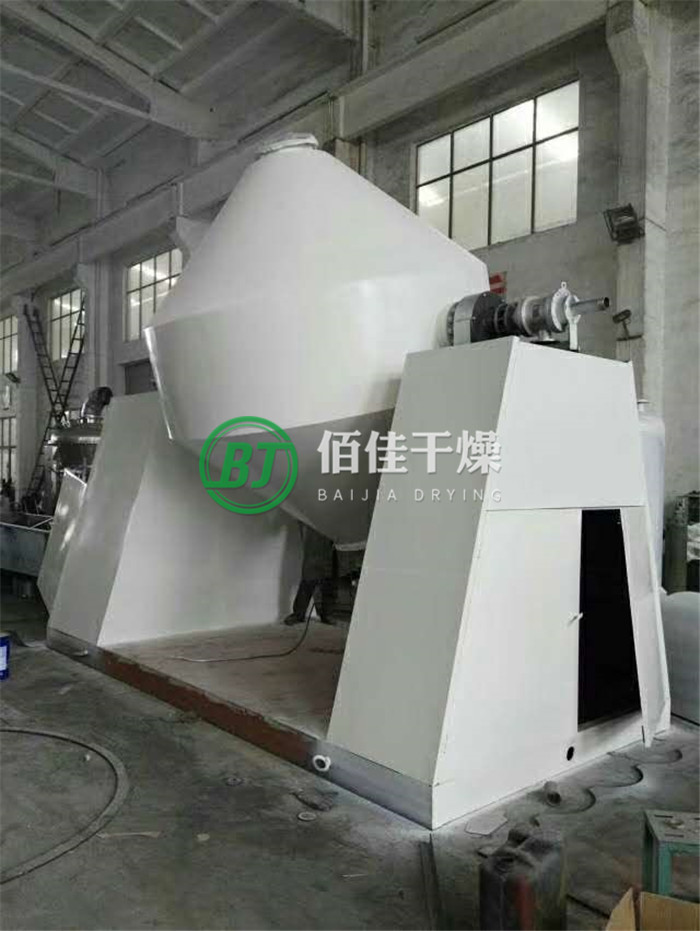

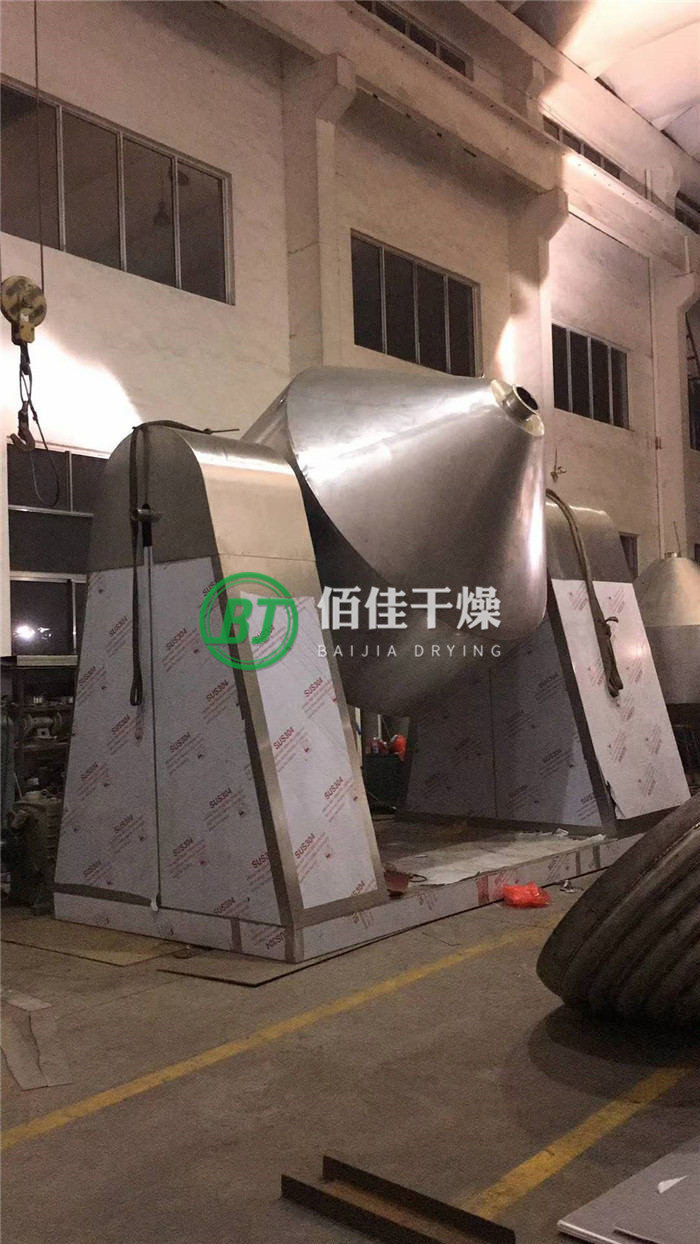

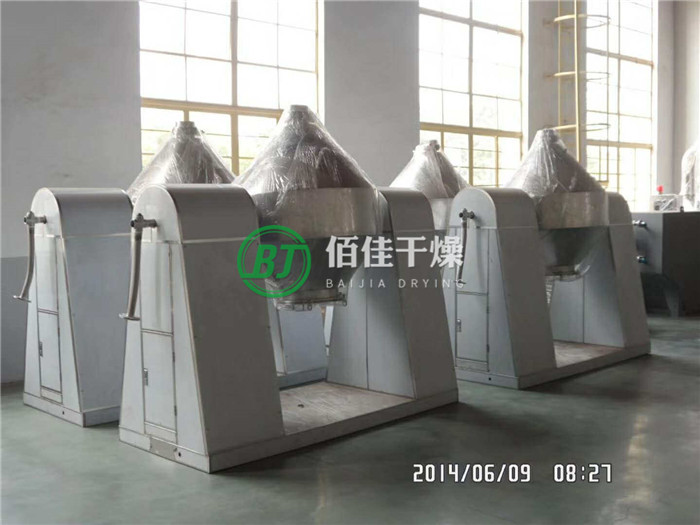

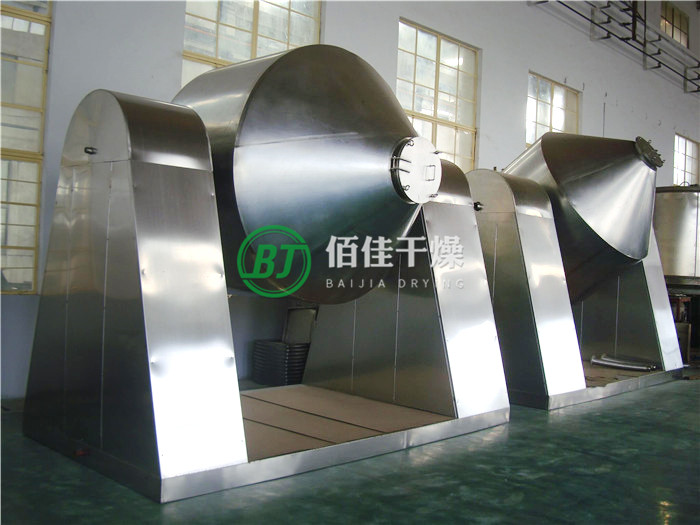

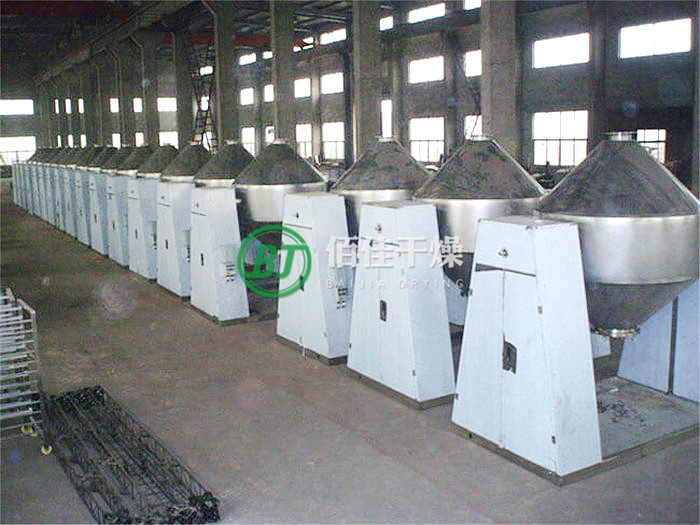

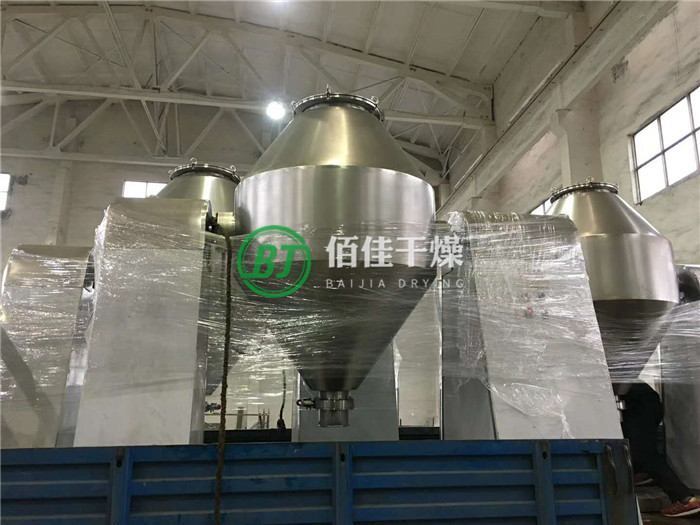

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水或?qū)嵊瓦M(jìn)行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物科不斷的上下、內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
三、特點：
（1）油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20-160℃之間，溫度±2℃以內。
（2）熱效率高，比一般烘箱提高2倍以上。
（3）間接加熱，物料不會被污染，符合“GMP”要求。設備維修操作簡便，易清洗。
四、應用范圍：
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用于有下列要求的物料：
?。?/span>1）不能承受高溫的熱敏性物料；
?。?/span>2）容易氧化，有危險的物料；
?。?/span>3）需回收溶劑和有毒氣體的物料；
?。?/span>4）要求殘留揮發物含量極低的物料；
?。?/span>5）要求混合充分，均勻的物料；
五、技術參數 ：
項 目 | 機 型 | ||||||||||
名稱 | 單位 | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4500 |
總?cè)莘e | L | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4500 |
工作容積 | L | 50 | 100 | 175 | 250 | 375 | 500 | 750 | 1000 | 1500 | 2250 |
加熱面積 | m2 | 1.16 | 1.5 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 9.6 | 13.8 |
轉速 | r/min | 6 | 4 | 6 | |||||||
功率 | kW | 0.75 | 1.1 | 1.5 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 |
轉架高度 | mm | 1810 | 1910 | 2090 | 2195 | 2500 | 2665 | 2915 | 3055 | 3330 | 4210 |
罐內設計壓力 | Mpa | -0.09～0.096 | |||||||||
夾層設計壓力 | Mpa | 0.3 | |||||||||
六、訂貨須知：
（1）加熱分蒸氣、熱水、導熱油加熱三種方式；
（2）訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源；
（3）干燥粘性物料時，本廠將在罐內特別設計“抄板”結構；
（4）真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請?jiān)谟嗀浿姓f(shuō)明；
（5）本廠可對用戶提出的特殊要求提供設計、制造和安裝；
（6）整體設備配套按需要加價。
