一、概述：
在一個干燥設備中，將顆粒物料堆放在分布板上，當氣體由設備下部通入床層，隨著氣流速度加大到某種程度，固體顆粒在床層內就會產生沸騰狀態，這種床層稱為流化床。采用這種方法進行物料干燥稱為流化床干燥。
二、工作原理：
物料自進料口進入機內，在激振力作用下，物料沿水平方向連續運動、熱風穿過流化床向上同物料換熱后，由排風口排出，干燥物料由排料口排出。
三、特點：

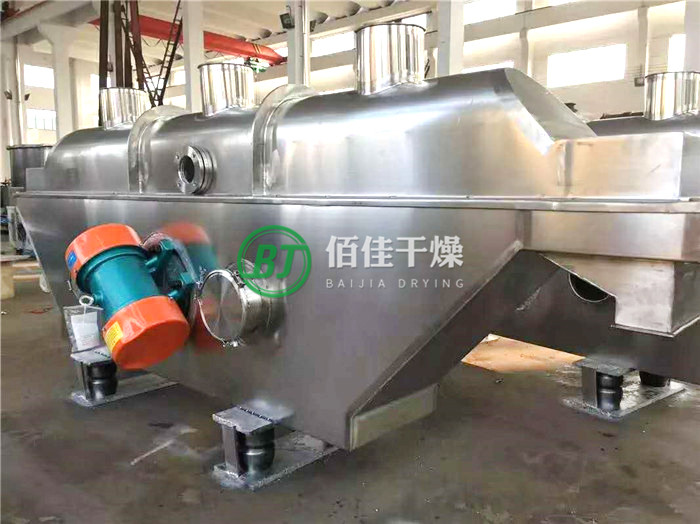

（1）振動源采用振動電機驅動，運轉平穩、維修方便、噪音低、壽命長。
（2）流態化均勻、無死空隙和吹穿現象，可以獲得均勻的干燥、冷卻制品。
（3）可調性好，適應面寬。料層厚度和在機內移動速度以及全振幅變更均可實現無級調節。
（4）對物料表面的損傷小，可用于易碎物料的干燥；物料顆粒不規則時亦不影響工作效果。
（5）采用全封閉式的結構，作業環境清潔。
（6）熱效率高，節能效果好，比一般干燥裝置可節能30～60%。
四、應用范圍：
該機廣泛適用于化工、輕工、醫藥、食品、塑料、糧油、礦渣、制鹽、煙糖等行業的粉狀、顆粒狀物料的干燥、冷卻、增濕等作業，同時還可用于干燥冷卻、冷卻增濕作業。具體物料如：檸檬酸、味精、硼砂、雞精、硫銨、復合肥、蘿卜絲、豆粕、酒糟、種子、礦渣、砂糖等。
五、技術參數：
機型 | 流化床面積m | 進風溫度℃ | 出風溫度℃ | 蒸發水分能力 kg/h | 振動電機 | |
型號 | 功率 | |||||
ZLG-0.30×3 | 0.9 | 70-140 | 40-70 | 20-35 | ZDS10-6 | 0.75×2 |
ZLG-0.30×4.5 | 1.35 | 70-140 | 40-70 | 35-50 | ZDS10-6 | 0.75×2 |
ZLG-0.45×4.5 | 2.025 | 70-140 | 40-70 | 50-70 | ZDS10-6 | 1.1×2 |
ZLG-0.60×4.5 | 2.7 | 70-140 | 40-70 | 70-90 | ZDS10-6 | 1.5×2 |
ZLG-0.45×6 | 2.7 | 70-140 | 40-70 | 80-100 | ZDS10-6 | 1.1×2 |
ZLG-0.6.×6 | 3.6 | 70-140 | 40-70 | 100-130 | ZDS25-6 | 1.5×2 |
ZLG-0.75×6 | 4.5 | 70-140 | 40-70 | 120-140 | ZDS25-6 | 1.5×2 |
ZLG-0.9×6 | 5.4 | 70-140 | 40-70 | 140-170 | ZDS30-6 | 2.2×2 |
ZLG-0.6×7.5 | 4.5 | 70-140 | 40-70 | 130-150 | ZDS30-6 | 2.2×2 |
ZLG-0.75×7.5 | 5.625 | 70-140 | 40-70 | 150-180 | ZDS40-6 | 2.2×2 |
ZLG-0.9×7.5 | 6.75 | 70-140 | 40-70 | 160-210 | ZDS40-6 | 3.0×2 |
ZLG-1.2×8 | 9.6 | 70-140 | 40-70 | 190-280 | ZDS50-6 | 3.0×2 |
ZLG-1.5×7.5 | 11.25 | 70-140 | 40-70 | 200-350 | ZDS50-6 | 3.7×2 |
ZLG-1.65×7.5 | 12.375 | 70-140 | 40-70 | 220-385 | ZDS50-6 | 3.7×2 |
ZLG-1.8×7.5 | 13.5 | 70-140 | 40-70 | 240-420 | ZDS75-6 | 5.5×2 |
ZLG-2.0×8 | 16 | 70-140 | 40-70 | 280-500 | ZDS75-6 | 5.5×2 |
型號\尺寸 | A | B | C | D | E | F | 重量 |
ZLG0.30×3 | 3000 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
ZLG0.30×4.5 | 4500 | 300 | 1350 | 900 | 430 | 1650 | 1560 |
ZLG0.45×4.5 | 4500 | 450 | 1550 | 950 | 430 | 1700 | 1670 |
ZLG0.60×4.5 | 4500 | 600 | 1650 | 950 | 430 | 1700 | 1910 |
ZLG0.45×6 | 6000 | 450 | 1650 | 950 | 430 | 1700 | 200 |
ZLG0.60×6 | 6000 | 600 | 1700 | 1000 | 500 | 1700 | 2410 |
ZLG0.75×6 | 6000 | 750 | 1850 | 1000 | 600 | 1850 | 2340 |
ZLG0.9×6 | 6000 | 900 | 2000 | 1000 | 600 | 1850 | 3160 |
ZLG0.6×7.5 | 7500 | 600 | 1850 | 1000 | 600 | 1850 | 3200 |
ZLG0.75×7.5 | 7500 | 750 | 2000 | 1000 | 600 | 1850 | 3600 |
ZLG0.9×7.5 | 7500 | 900 | 2100 | 1000 | 600 | 1850 | 4140 |
ZLG1.2×8 | 8000 | 1200 | 2500 | 1100 | 800 | 2050 | 5890 |
ZLG-1.5×7.5 | 7500 | 1500 | 2800 | 1100 | 900 | 2150 | 6900 |
ZLG-1.65×7.5 | 7500 | 1650 | 2950 | 1100 | 900 | 2150 | 7590 |
ZLG-1.8×7.5 | 7500 | 1800 | 3300 | 1100 | 900 | 2150 | 8280 |
ZLG-2.0×8 | 8000 | 2000 | 3300 | 1100 | 900 | 2150 | 9820 |
