一、概述：

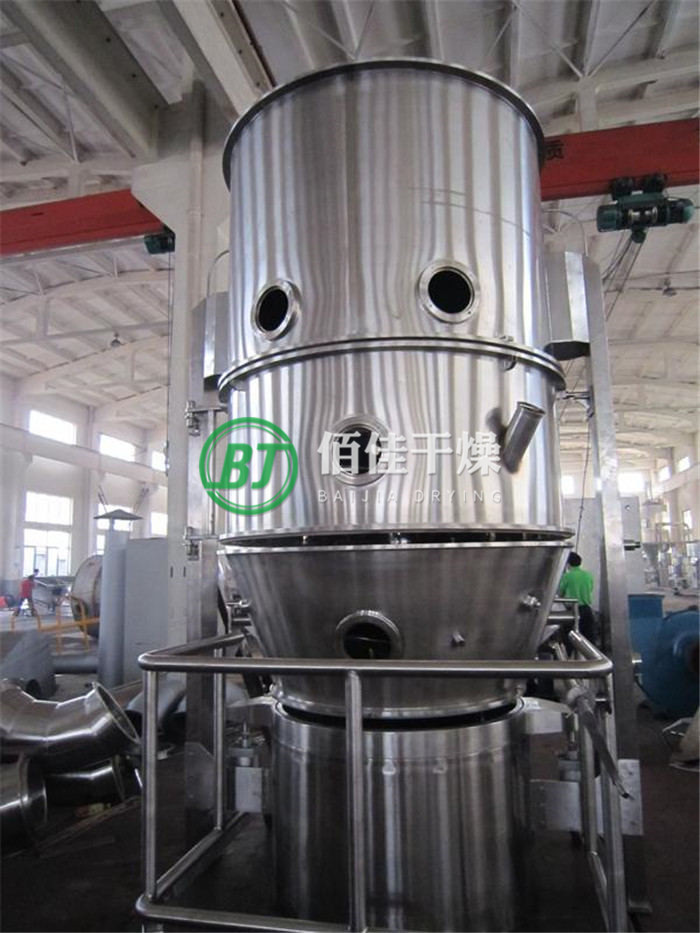

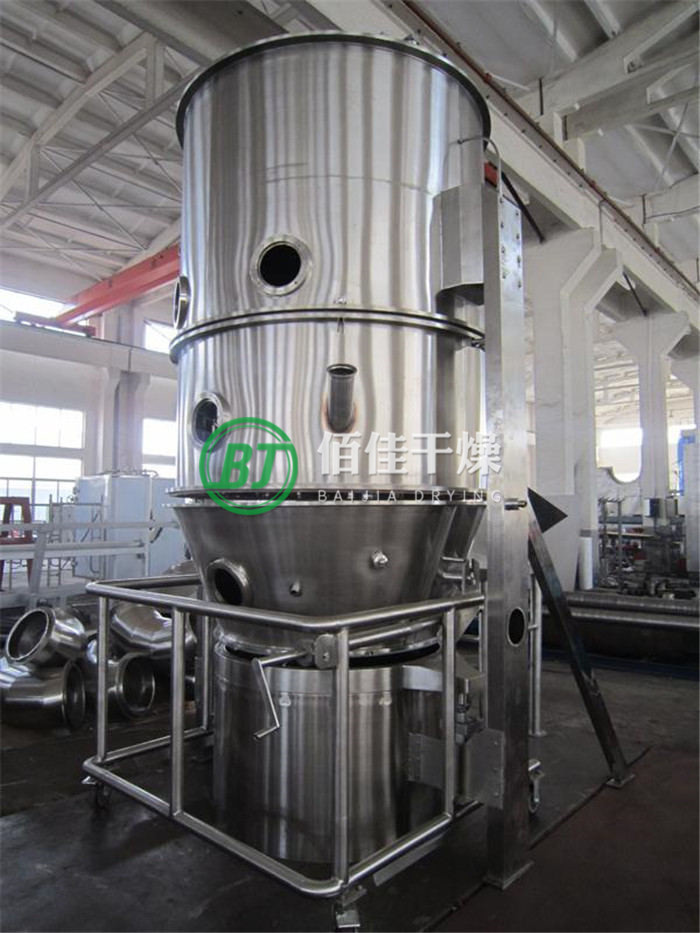

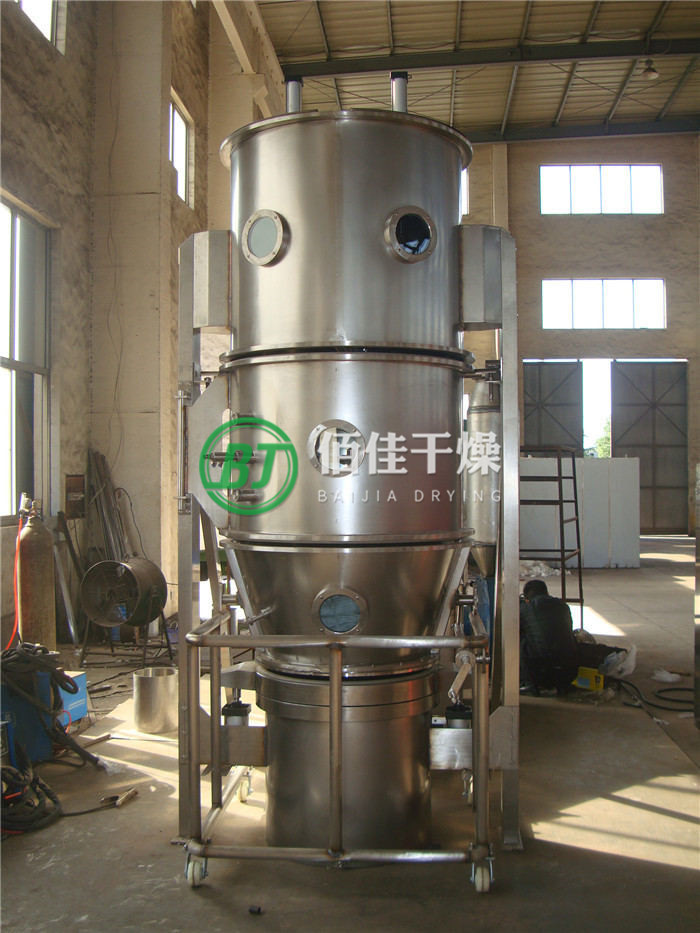

FG沸騰干燥機是集混合、干燥在同一密閉容器內一次完成的設備，具有混合、干燥等多種功能。沸騰干燥機是制藥工業普遍使用的固體制劑生產工藝流程的設備之一。FG系列沸騰干燥機主要用于醫藥、食品、化工等行業進行粉末或顆粒物料的干燥。
二、工作原理：
沸騰干燥器是利用經過濾后的潔凈空氣經熱交換器對流換熱，使空氣溫度上升到一定的溫度進入主機分風筒，經閥板分配進入沸騰器，物料從加料器進入干燥器，由于風力作用，物料在干燥器內形成沸騰狀態，熱空氣與物料進行廣泛接觸，增強了傳熱傳質過程，在較短的時間內促使物料中的水份蒸發分離。本設備一般都進行負壓操作。
三、特點：
1、流態化干燥、物質傳遞快；
2、在封閉負壓狀態下操作，無粉塵飛揚；
3、采有防靜電過濾材料，操作安全；
4、設備無死角，清洗徹底，無交叉污染，根據特殊需求，可以增加攪拌機構，負壓上料系統。
5、與GFG相比，有更大的流化空間。
6、設備無死角，裝卸料輕便快速，沖洗干凈，滿足GMP規范。
四、適用物料：
制藥工業中的顆粒：片劑顆粒、沖劑顆粒、膠囊劑顆粒。
食品工業的粉料：可可、咖啡、奶粉、顆粒果汁、 調味品等。
其它行業的粉狀或顆粒：農藥、飼料、化肥、顏料、染料化工等粉狀或顆粒狀濕物料的干燥。
五、技術參數 ：
項目 | 單位 | 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |
原料容器 | 容量 | L | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
直徑 | MM | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 | |
生產能力 | 最小 | KG | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
最大 | KG | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
風機 | 風量 | m3/H | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
風壓 | MM H2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 1400 | |
功率 | KW | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
蒸汽消耗量 | KG/H | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
壓縮空氣耗量 | m3/min | 0.4 | 0.4 | 0.4 | 0.8 | 0.8 | 1.0 | 1.1 | 1.5 | 1.8 | 2.0 | |
主機重量 | KG | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
蒸汽壓力 | MPA | 0.2-0.4 | ||||||||||
溫度 | ℃ | 室溫-120℃范圍內可調節 | ||||||||||
作業時間 | MIN | 隨物料特性而定45-90 | ||||||||||
物料收得率 | % | ≥99 | ||||||||||
噪聲 | DB(A) | 風機與主機隔離安裝，噪聲≤75DB(A) | ||||||||||
主機外形尺寸 | M | 1.0×0.6 | 1.2×0.7 | 1.25×0.9 | 1.6×1.1 | 1.85×1.4 | 2.2×1.65 | 2.34×1.7 | 2.8×2.0 | 3×2.25 | 4×2.8 ×5 | |
注：部分參數設計時視不同物料有所調整，以設計為準。
