概述：
濾筒除塵器是在原脈沖布袋除塵器基礎上研制生產的新式除塵設備，采用新型褶式濾筒替代了原布袋除塵器使用的過濾布袋，具有過濾面積大，結構緊湊，占用空間小，過濾效率高，使用維護簡單方便等優點。在很多工業領域可完全替代傳統的布袋式除塵器。
工作原理：

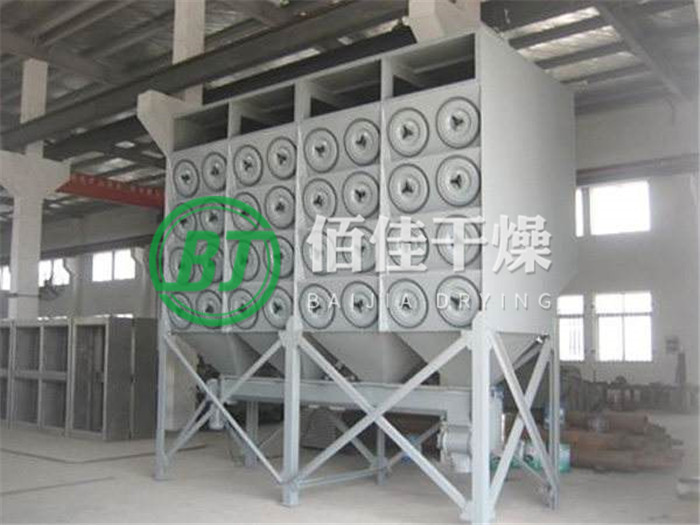

含塵氣體由進風口進入，由于通風面積加大氣速降低及與進風口斜擋板的阻擋．氣體中大部分粗顆粒粉塵受慣性力作用被分離出來，直接落入集灰斗。含塵氣體進入中箱體的濾筒過濾區，氣流穿過濾筒，粉塵被阻留在濾筒外面。凈化后的氣體經濾筒口進入上箱體后，由出風口排出。由于中箱體內的濾筒采用垂直立式快裝布置結構，濾筒表面較光滑，經脈沖閥控制的壓縮空氣自動循環式連續噴吹．與布袋過濾相比，更容易的將表面積灰清理干凈，恢復良好的過濾效果。
特點：
1.采用褶式濾筒為過濾元件，同布袋集塵器相比，大大地節約了空間。
2.濾筒垂直立式安裝，清灰更徹底。

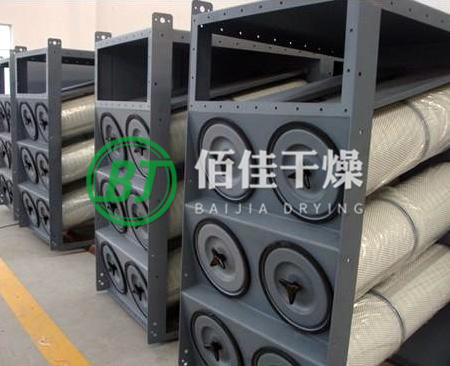

3.濾筒快裝結構，人員在機體外拆裝，無二次污染。保養更換方便快捷。
4.清灰效果好，科學合理的文氏管設計，有效引流大量空氣進行噴吹， 加上濾筒表面光滑不易積灰，清灰效果達到理想。
5.使用效率高，壓損低，與常規布袋除塵器相比，可降低噴吹壓力20%-30%，節約壓縮空氣用量。
應用范圍：

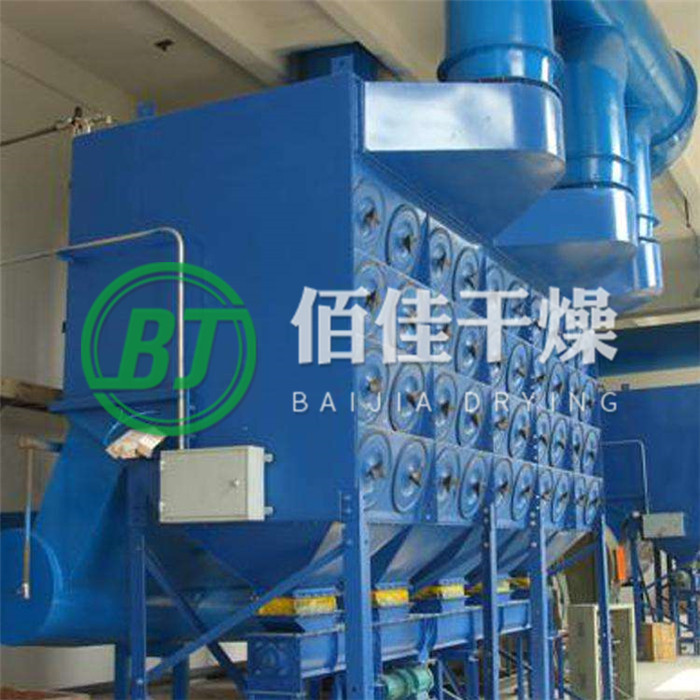

產品廣泛應用于食品、醫藥、化工、電子、煙草、糧食、造紙、焊接、染料、陶瓷、電力、橡膠、木材加工、金屬加工、有機材料加工等行業的中小型工況除塵領域。
技術參數 ：
型號 | 濾筒數量 | 過濾面積 | 脈沖閥數量 | 處理風量 | 除塵器外形尺寸 | |||
只 | m2 | 只 | m3/h | 長 | 寬 | 高 | 錐形高度 | |
LTC-02 | 2 | 19 | 2 | 798-1140 | 1064 | 562 | 3235 | 803 |
LTC-04 | 4 | 38 | 2 | 1596-2280 | 1064 | 968 | 3235 | 803 |
LTC-06 | 6 | 56 | 3 | 2352-3360 | 1514 | 968 | 3610 | 1178 |
LTC-09 | 9 | 85 | 3 | 3590-5100 | 1514 | 1374 | 3610 | 1178 |
LTC-12 | 12 | 113 | 4 | 4746-6780 | 1964 | 1374 | 3985 | 1553 |
LTC-16 | 16 | 150 | 4 | 6300-9000 | 1964 | 1780 | 3985 | 1553 |
LTC-20 | 20 | 188 | 5 | 7896-11280 | 2414 | 1780 | 4160 | 1928 |
LTC-25 | 25 | 235 | 5 | 9870-14100 | 2414 | 2186 | 4160 | 1928 |
LTC-30 | 30 | 282 | 6 | 11844-16920 | 2864 | 2186 | 4695 | 2278 |
注：可以根據客戶及設備工況要求，定制非標規格及長度的濾筒。濾筒材質有覆膜、防靜電、防水防油等濾材可供選擇。

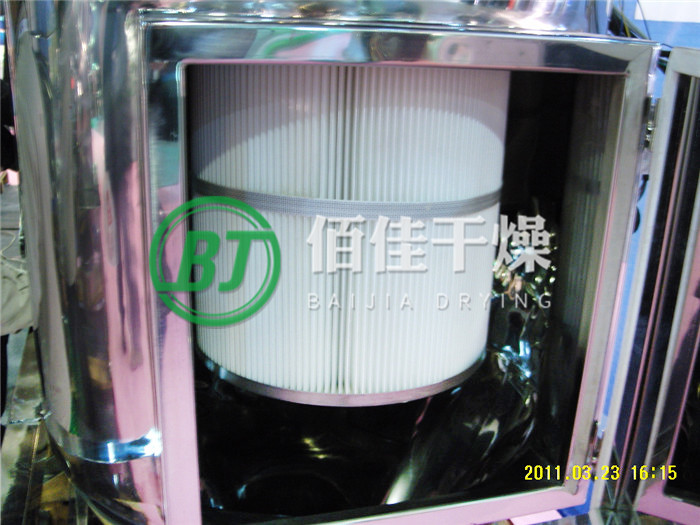

濾筒規格及技術參數:
型號 | 規格 | 過濾面積 | 濾材 | 使用溫度 | 過濾精度 |
CG-ZJ/3266 | 325(213)×660/1000 | 23/28.5 | 木漿纖維紙 | ≤65oC | 99.9%(2um) |
CG-JX/3266 | 325(213)×660/1000 | 10/15 | 長纖維聚酯 | 90-120oC | 99.9%(5um) |
CG-JF/3266 | 325(213)×660/1000 | 5.1/8.0 | 聚酯覆膜 | 90-120oC | 99.9%(1um) |
型號\技術參數 | 過濾面積 | 處理風量 | 過濾風速 | 除塵效率 | 設備阻力 | 外形尺寸 | 設備重量 |
CTM1-2-8 | 100 | 4800-7200 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3026 | 1.0 |
CTM1-3-12 | 150 | 7200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3476 | 1.3 |
CTM1-4-16 | 200 | 9600-14400 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3926 | 1.5 |
CTM2-3-24 | 300 | 14400-21600 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3251 | 2.0 |
CTM2-4-32 | 400 | 19200-28800 | 0.8-1.2 | 99.9 | 800-1200 | 2100×1850×3701 | 2.5 |
CTM3-3-36 | 450 | 21600-32400 | 0.8-1.2 | 99.9 | 800-1200 | 3150×1850×3251 | 3.0 |
CTM4-3-48 | 600 | 28800-43200 | 0.8-1.2 | 99.9 | 800-1200 | 4200×1850×3251 | 4.0 |
CTM5-3-60 | 750 | 36000-54000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 4.8 |
CTM5-4-80 | 1000 | 48000-75000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 5.6 |
CTM6-3-72 | 900 | 43200-64800 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3251 | 5.6 |
CTM6-4-96 | 1200 | 57600-286400 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3701 | 6.4 |
CTM7-3-84 | 1050 | 50400-75600 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3701 | 6.4 |
CTM7-4-112 | 1400 | 67200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3251 | 7.5 |
CTM8-3-96 | 1200 | 57600-86400 | 0.8-1.2 | 99.9 | 800-1200 | 5400×1850×3251 | 7.5 |
CTM8-4-128 | 1600 | 76800-115200 | 0.8-1.2 | 99.9 | 800-1200 | 8400×1850×3701 | 9.2 |
