概述：

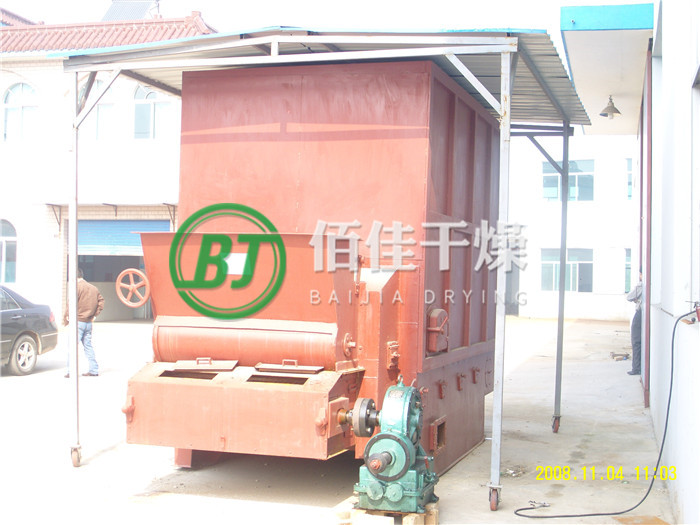

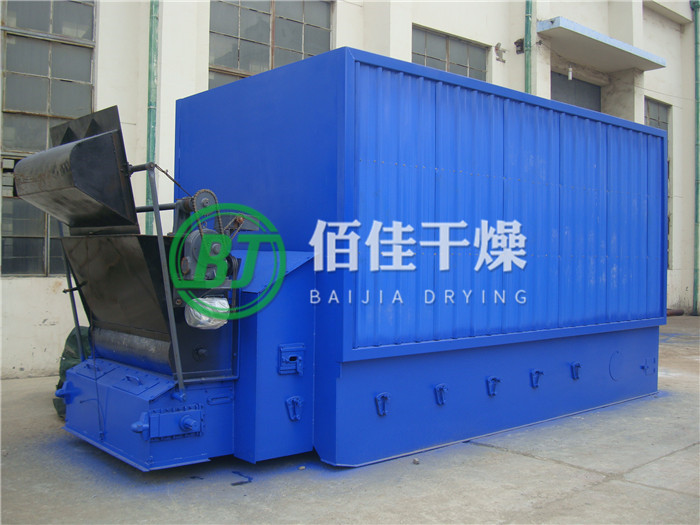

KRH系列高溫燃煤熱風爐全部采用機械鏈條式爐排燃煤裝置，換熱裝置可采用高溫板式、管式、熱管式等換熱器、具有輸出溫度高，熱值大、熱效率高等優點，可制備100～450℃的清潔熱風，設備各項技術指標達到國內先進水平。
工作原理：

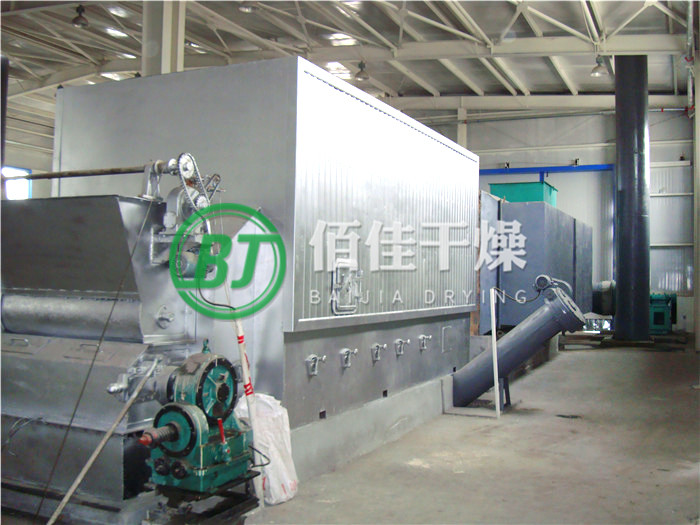

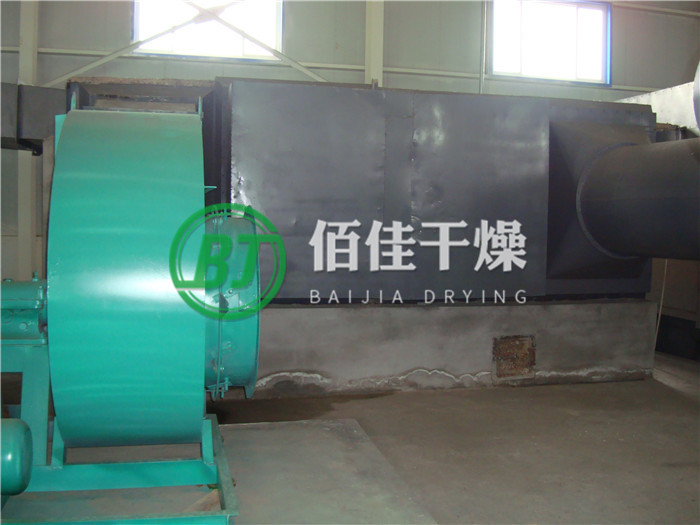

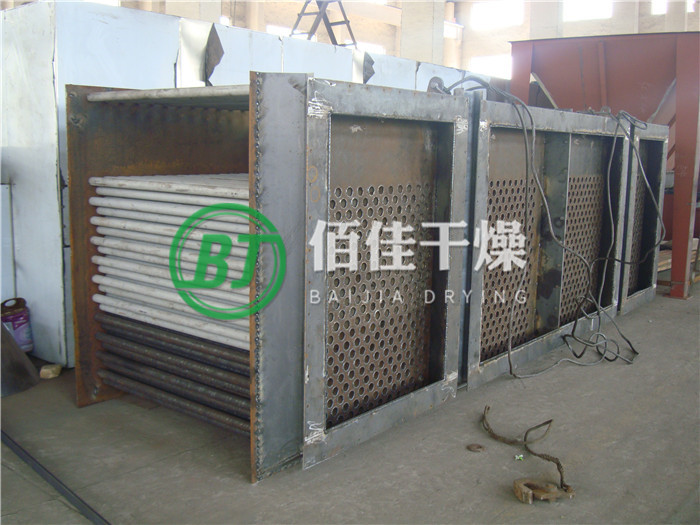

KRH系列熱風爐為臥式結構。它由爐膛、沉降室、混合室、換熱器及后煙箱組成。爐膛內高溫煙氣經沉降室進入混合室，與循環煙氣混合進入換熱器煙氣入口，縱向沖刷換熱器內壁排至后煙箱，由煙道經引風機至煙囪排向大氣。冷空氣由主風機送入換熱器空氣室入口，進入空氣第一室及第二室第三室橫向沖刷換熱管外壁，熱空氣由熱風道送入供熱地點。
特點：
（1）采用鏈條爐排，鋪煤厚度均勻可調，燃燒充分，熱效率高；
（2）自動上煤，自動出渣，操作簡單，勞動強度低；
（3）采用膨脹節結構，避免熱膨脹帶來的破壞，延長設備使用壽命
（4）采用多管除塵器，煙氣排放，滿足環保要求。
應用范圍：
廣泛應用于化工、糧食、礦產品、食品、建材等行業。可作為加熱、干燥、烘焙、熱定型的理想熱源，可與各種干燥設備配套使用。亦可與各種物料的干燥設備配套使用。
技術參數 ：
型號 | 輸出熱量 | 輸出風量 | 輸出溫度 | 耗煤量 | 煙氣引風機型號 |
KRH-100 | 4.2×106kj/h (1×106kcal/h) | 由輸出溫度定 | 100-450℃ | 260-280 | Y5-47NO5 7.5kw |
KRH-120 | 5.0×106kj/h(1.2×106kcal/h) | 100-450℃ | 390-420 | Y5-47NO5 7.5kw | |
KRH-180 | 7.5×106kj/h(1.8×106kcal/h) | 100-450℃ | 520-560 | Y5-47NO6 15kw | |
KRH-240 | 10×106kj/h(2.4×106kcal/h) | 100-450℃ | 650-700 | Y5-47NO6 18.5kw | |
KRH-300 | 12.5×106kj/h(3×106kcal/h) | 100-450℃ | 780-800 | Y5-47NO8 22kw | |
KRH-360 | 15×106kj/h(3.6×106kcal/h) | 100-450℃ | 910-980 | Y5-47NO8 30kw | |
KRH-420 | 17.5×106kj/h(4.2×106kcal/h) | 100-450℃ | 1040-1120 | Y5-47NO8 30kw | |
KRH-480 | 20×106kj/h(4.8×106kcal/h) | 100-450℃ | 1300-1400 | Y5-47NO9 45kw | |
KRH-600 | 25×106kj/h(6×106kcal/h) | 100-450℃ | 1560-1680 | Y5-48NO10 55kw | |
KRH-720 | 30×106kj/h(7.2×106kcal/h) | 100-450℃ | 1750-2000 | Y5-48NO10 55kw | |
KRH-780 | 32.5×106kj/h(7.8×106kcal/h) | 100-450℃ | 1890-2180 | Y5-48NO10 75kw | |
KRH-960 | 40×106kj/h(9.6×106kcal/h) | 100-450℃ | 2320-2700 | Y5-47NO12 75kw |
配套設備參數：
名稱 | 單位 | KRH- 100 | KRH- 120 | KRH- 180 | KRH- 240 | KRH- 300 | KRH- 360 | KRH- 480 | KRH- 600 | KRH- 720 | KRH- 780 | KRH- 960 | |
調速箱 | 型號 | GL-5P | GL-10P | ||||||||||
功率 | 0.37kw | 1.5kw | |||||||||||
鼓風機 | 型號 | No3.6A | No4A | No4A | No4.5A | No4.5 | No5A | No6A | No6c | No6c | No8c | No8c | |
功率 | kw | 3KW | 3KW | 5.5KW | 5.5KW | 5.5KW | 7.5KW | 15KW | 15KW | 15KW | 22KW | 22KW | |
上煤機 | 型號 | TGSI-6 | TGS6-13 | ||||||||||
功率 | kw | 1.1kw | 1.5kw | ||||||||||
除渣機 | 型號 | CZXI-6 | CZX6-13 | ||||||||||
功率 | kw | 1.1KW | 1.5KW | ||||||||||
注意：
1、根據用戶輸出溫度需要選配板式、列管式或熱管式換熱裝置。(供熱能力：10~960x106kcal/h溫度≤450℃)
2、輸出溫度指輸入溫度在20℃時的溫升值。
3、溫度高于250'C時，用戶在訂貨時請注明提出。
4、煤的燃燒值按5500kcal/kg計算。
5、設備布置圖來函備索。
