一、概述：
帶式干燥機的開發，不僅能滿足條狀、塊狀、片狀、大顆粒狀不同物料形狀的干燥要求。同時具有結構緊湊，占地面積小，使用范圍廣的特點，同時又具有自動化程度高，能源消耗低，熱效率高的使用性能，由此降低生產成本，具有較好使用經濟性。
二、工作原理：

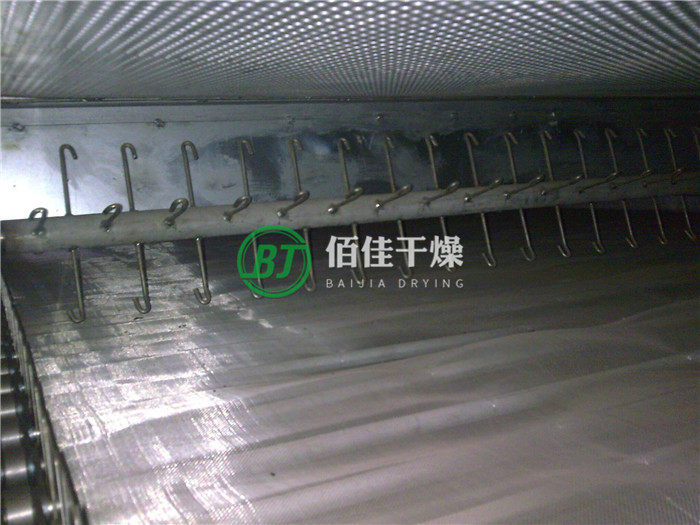

料斗中的物料由加料器均勻的鋪在不銹鋼絲網上，由傳動電機帶動網帶在干燥箱內勻速移動。干燥段由若干單元組成，熱風在兩個(或幾個)單元內橫向循環，新鮮空氣由風機進入，通過換熱器加熱，熱空氣穿過物料層與物料熱交換，進入下腔，然后流向下一單元，降溫后的熱空氣再經換熱器進行二次加熱，熱空氣穿透網帶與物料再次熱交換，濕熱空氣由排濕風機排出，完成干燥，每臺干燥機單元數可根據物料的特性、工藝要求選取。
三、應用范圍：
DWT系列帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等含水率高、而物料溫度不允許高的物料尤為合適該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅類的膏狀物料，需經造粒制成棒狀后亦可干燥。
四、技術參數 ：
型號 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
單元數 | 4 | 5 | 4 | 5 | 4 | 5 | |
帶寬 | 1.2 | 1.6 | 2 | ||||
干燥段長 | 8 | 10 | 8 | 10 | 8 | 10 | |
鋪料厚 | 10-80 | ||||||
使用溫度（℃） | 50～120 | ||||||
蒸汽壓力（MPa） | 0.2～0.5 | ||||||
蒸汽耗量（kg/h） | 120-130 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | |
換熱面積（m2） | 272 | 340 | 352 | 440 | 448 | 560 | |
干燥時間 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | |
干燥強度（kg水/h） | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 | |
風機數量 | 5 | 6 | 5 | 6 | 5 | 6 | |
內機總功率 | 9.9 | 12.1 | 9.9 | 12.1 | 18.2 | 22.2 | |
設備總功率 | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 | |
外形尺寸 | 長L（m） | 9.77 | 11.77 | 9.77 | 11.77 | 9.77 | 11.77 |
寬W（m） | 1.5 | 1.5 | 2.24 | 2.24 | 2.66 | 2.66 | |
高H（m） | 2.83 | 2.83 | 2.83 | 2.83 | 3.50 | 3.50 | |
重量 | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 | |
注：表中所示蒸發水量視物料干燥溫度，鋪料厚度及停留時間而定。 | |||||||
